Multivibratore a BJT

Uno schema per un semplice multivibratore a BJT

Questo è probabilmente lo schema più semplice ma al tempo stesso più utile da realizzare.

In sostanza, questo circuito utilizza 4 resistenze, 2 condensatori e 2 transistor Bjt per realizzare un onda quadra a partire da una corrente continua.

Ovviamente non è indicato per alte potenze, ma per piccole cose è perfetto.

Come scopo didattico ad esempio può essere usato per far lampeggiare un Led o una lampadina.

Difficoltà: 1
Prezzo: Pochissimi euro

Schema

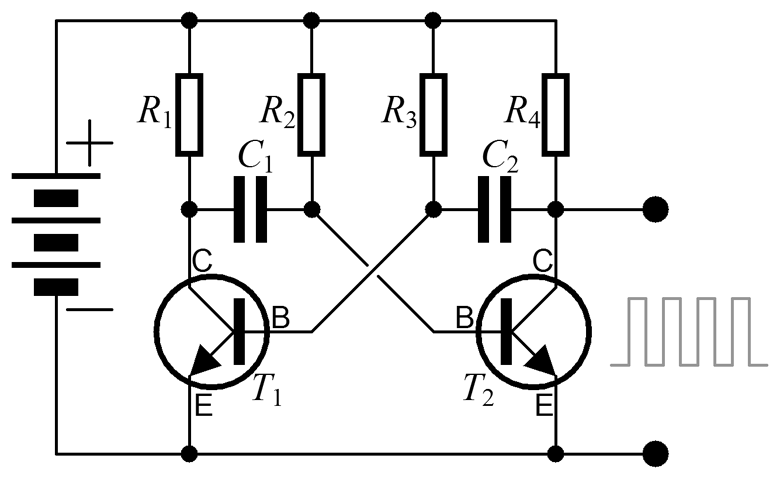

Di seguito trovate lo schema classico di base:

Ovviamente poi le resistenze e i condensatori vanno calcolati in base al tipo di transistor usati e alla frequenza che si vuole ottenere.

Senza contare che vanno dimensionati in base anche alle correnti e tensioni in gioco.



PCB

(inutile distribuirlo data l’ estrema semplicità del circuito)

Note:

Per una dimostrazione didattica atta a far lampeggiare una lampadina da 6V (0.06 A) è possibile utilizzare questi valori:

R2 e R3 da 10 kilo ohm.

R1 e R4 da 100 kilo ohm.

C1 e C2 da 100 microfarad.

Pila da 4,5 V.

T1 e T2 sono due BJT classici, ad esempio 2N1613 o 2N1711 (NPN).

Con un oppurtuna resistenza in uscita è possibile far lampeggiare un classico led da 3V.
