Costruiamo un semplice ionizzatore

Un semplice schema per costruire un piccolo ionizzatore.
Ecco uno schema per un semplicissimo ionizzatore (generatore di ioni negativi).
Tecnicamente dovrebbe favorire la respirazione, ridurre le allergie e rendere l’ aria “migliore”.

Il circuito è molto semplice, consiste semplicemente in un moltiplicatore di tensione e una serie di puntali per scaricare la tensione.
Ovviamente il circuito funziona a corrente alternata 230V 50/60Hz.
Inoltre sono presenti 2 resistenze da 10 megaohm per evitare la folgorazione a chi inavvertitamente tocca i puntali.


Attenzione!: Il circuito funziona con tensioni molto alte capaci di uccidere una persona!
Isolate molto bene il circuito ad alta tensione e testatelo con le dovute precauzioni.

Difficoltà: 2
Prezzo: Pochi euro

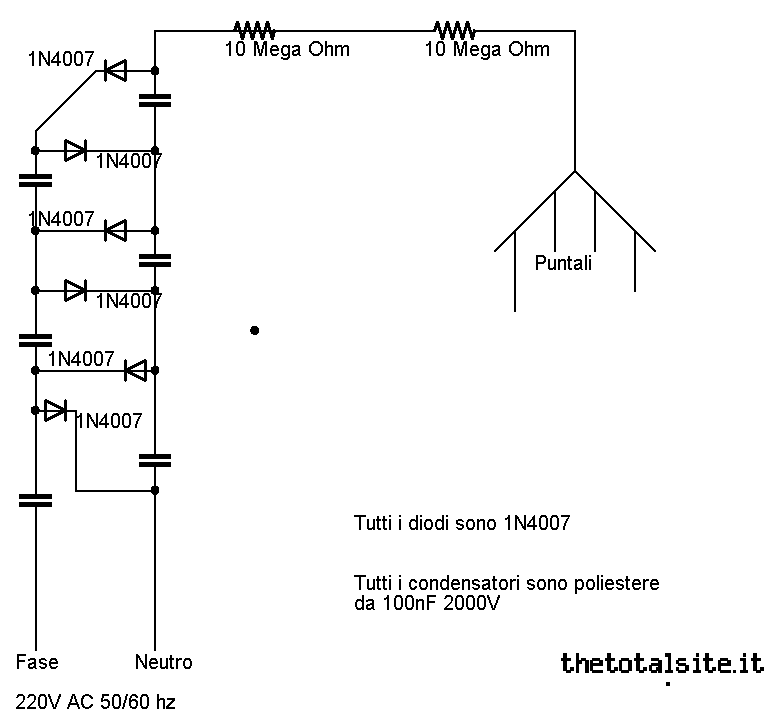

Schema

schema ionizzatore

PCB

[non disponibile]

Note:

Si consiglia di aggiungere un pezzo di filo di ferro o una piccola lastra di acciaio a 12mm circa dai puntali per migliorare le caratteristiche dello ionizzatore.
Per quanto riguarda le resistenze invece penso che il wattaggio non sia determinante poiché non ci sono grandi correnti in gioco. Due resistenze da 2W penso che vadano benissimo.

Si ricorda inoltre di non usare fili troppo sottili in quanto stiamo sempre parlando di alta tensione…

Potrebbero interessarti anche...

2 risposte

  1. Francesco ha detto:

    Che tensione si ha sulle punte?
    grazie

  2. Tigellino ha detto:

    Lo stesso ionizzatore di Elektor ( nr. 47 04/1983 ) che utilizzava componenti simili, prevedeva 27 condensatori e 27 diodi, altrimenti l’effetto corona sulle punte degli spilli non si forma! Diverso per il primo circuito di Nuova Elettronica, dove però dei transistors ztx653 andavano a far oscillare in alta frequenza un trasformatore elevatore e le 8 sole celle utilizzavano rari e cistosi diodi BY509, sempre per poter avere in punta l’effetto corona. Scusa la critica, ma quello di N.E. mi si è guastato e sono un po’ urtato 🙂
